Analýza dôvodov a roztokov pre samoliečbu hydraulického valca v hydraulickom systéme?

Vložiť

Hydraulické valcesa bežne používajú ovládače v hydraulických systémoch. Ich prevádzková stabilita priamo ovplyvňuje výkon celého systému. Dnes poďme diskutovať o bežných problémoch s prevádzkou hydraulického valca. Prečo pri zamknutí často spúšťajú samy osebe? Najprv diskutujme o štruktúre a pracovnom princípe hydraulických valcov.

1. Štruktúra hydraulického valca a pracovný princíp

A hydraulický valecZvyčajne sa skladá z zadného koncového uzáveru, valca, piestovej tyče, zostavy piestov a čiapky predného konca. Aby sa zabránilo úniku oleja z valca alebo od vysokotlakovej komory do nízkotlakovej komory, sú nainštalované tesnenia medzi valcom a koncovým uzáverom, piestom a piestovým prútom, piestom a valcom valca a piestovým prútom a predným koncom. Na vonkajšej strane čiapky predného konca je tiež inštalovaný strážca prachu. Aby sa zabránilo zasiahnutiu piestu do hlavy valca pri rýchlom stiahnutí na koniec svojho zdvihu, na konci hydraulického valca je inštalované vyrovnávacie zariadenie. Môže sa tiež vyžadovať výfukové zariadenie.

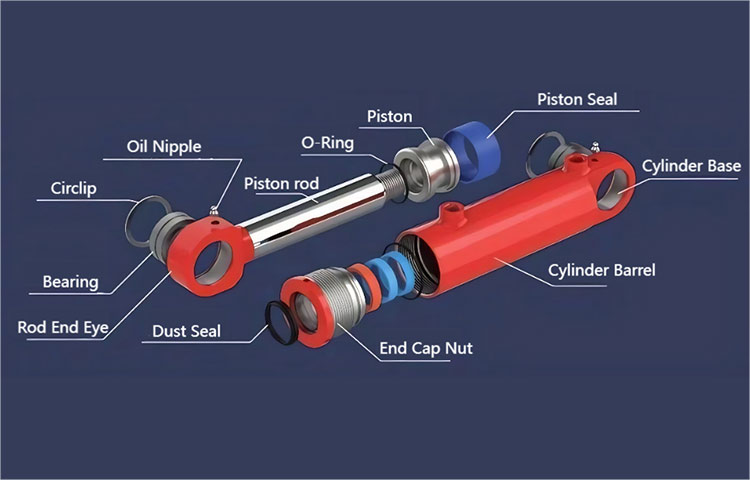

Alt. Štruktúra hydraulického valca

2. Všeobecný obvod hydraulického valca

V hydraulickom systéme, keď sa hydraulický valec rozširuje na určitú dĺžku, už sa nemusí pohybovať a musí sa udržiavať iba v určitej polohe na určité časové obdobie. V tomto bode je možné na držanie valca na mieste použiť smerový regulačný ventil alebo hydraulický zámok. Všeobecný hydraulický obvod je nasledujúci:

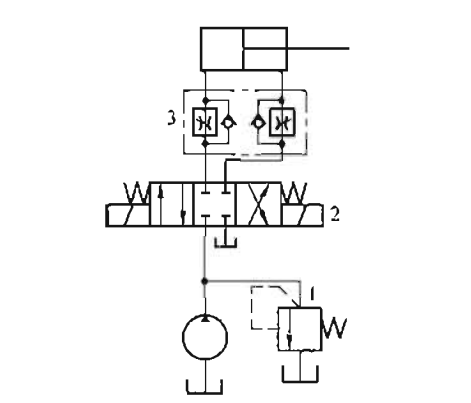

Alt.Hydraulický valcový obvod

3. Analýza dôvodov, prečo hydraulický valec zostupuje automaticky

Piestový prúthydraulický valecstiahne pod pôsobením vonkajšej sily. Podľa štruktúry a pracovného princípu hydraulického valca môžeme analyzovať, že základný dôvod stiahnutia hydraulického valca spočíva v tom, že objem hydraulického oleja v komore bez prútov sa znížil. Možné dôvody poklesu objemu hydraulického oleja v komore bez prútov sú dôvodom, prečo hydraulický valec automaticky zostupuje:

(1) Vnútorný únik hydraulického valca. Olej v prútovej komore hydraulického valca preteká do komory tyče cez piestové tesnenie.

(2) Únik na zadnom konci krytu hydraulického valca. Hydraulický olej v komore bez prútov uniká von cez zadný kryt. Jedná sa o externý únik a dá sa ľahko skontrolovať.

(3) Hydraulický olej v komore bez prútov preteká ropným portom. To možno rozdeliť do niekoľkých situácií:

a) Únik oleja z rúrkového kĺbu olejového portu alebo hydraulického olejového potrubia. Toto je tiež vonkajší únik a ľahko sa dá skontrolovať.

b) V obvode pomocou neutrálneho zámku reverzačného ventilu sa reverzačný ventil nemusí úplne vrátiť do neutrálnej polohy, alebo môže byť neutrálne tesnenie zlá.

c) V obvode pomocou hydraulického zámku môže byť hydraulický zámok poškodený alebo môže byť nesprávne zvolený neutrálna poloha reverzného ventilu. (4) Únik oleja z hydraulického valca sa tiež považuje za vonkajší únik, ktorý sa dá ľahko pozorovať a možnosť je vo všeobecnosti veľmi malá.

4. Riešenie

(1) Vnútorný únik hydraulického valca môže byť spôsobený starnutím tesniacich krúžkov. Musí sa vymeniť prsteň tesnenia alebo je potrebné prepracovať primeranejšiu konštrukciu tesnenia.

(2) To isté platí pre únik zadného koncového krytu hydraulického valca. Je potrebné vymeniť tesnenie alebo je potrebné prepracovať primeranejšiu konštrukciu tesnenia.

(3) Keď olejový kĺb úniku oleja, skontrolujte, či je poškodený kruh tesnenia. Vymeňte tesnenie alebo vymeňte spoj.

(4) V obvode pomocou stredového zámku reverzného ventilu nie je stredové tesnenie dobré. Všeobecne je to spôsobené olejovými škvrnami alebo inými nečistotami, ktoré spôsobujú, že jadro ventilu sa nebude presúvať na svoje miesto, alebo je pružina uviaznutá alebo zlomená, čo spôsobuje, že sa nemôže vrátiť do stredovej polohy. Profesionálny personál potrebuje opraviť alebo vymeniť reverzný ventil. Ak je požiadavka na údržbu tlaku relatívne vysoká, môžete zvážiť výmenu hydraulického zámku.

(5) V okruhu uzamknutého hydraulickým zámkom nie je možné použiť neutrálny funkčný ventil so uzavretými portami A a B, pretože uzavretie portov A a B môže spôsobiť, že sa hydraulický ovládací ventil stále otvára v oboch smeroch a zlyhá pri hraní blokovacej úlohy. Okrem toho môže hydraulické rozbitie pružiny alebo nečistoty hydraulického zámku spôsobiť, že hydraulický zámok nebude možné úplne uzavrieť, čo má za následok únik.

Zhrnutie

Hydraulické valcesú kritickými ovládačmi v hydraulických systémoch a ich stabilita je nevyhnutná pre výkon systému. Bežným problémom je nežiaduci sebapoškodzujúci hydraulické valce, keď sú uzamknuté v polohe. Tento problém vzniká v dôsledku vnútorného alebo vonkajšieho úniku, ako je zlyhanie tesnenia vo valci, únik na koncových krytoch alebo hydraulický olej unikajúci ropným portom. Okrem toho nesprávne fungovanie smerových regulačných ventilov alebo hydraulických zámkov - napríklad neúplné neutrálne polohovanie, opotrebenie tesnenia alebo nesprávny výber ventilu - môže prispievať k problému. Roztoky zahŕňajú výmenu poškodených tesnení, opravy alebo výmenu chybných ventilov, zabezpečenie správneho výberu hydraulického zámku a udržiavanie čistoty systému, aby ste zabránili kontaminácii. Riešenie týchto faktorov zaisťuje spoľahlivú prevádzku hydraulického valca a zabraňuje nezamýšľaným pohybom.
