Poruchy hydraulického valca a metódy údržby

Zavedenie

Tenhydraulický valecje mimoriadne dôležitá súčasť hydraulického systému, ktorá zohráva kľúčovú úlohu ako vykonávajúci prvok v celom hydraulickom systéme. Počas celého procesu hydraulický valec prevádza hlavne hydraulickú energiu na mechanickú energiu. Hydraulické valce však často zlyhávajú počas používania v dôsledku problémov, ako je opotrebenie tesnenia, opotrebenie valca, škrabance na vnútornú stenu, koróziu vnútornej steny a škrabance na piest alebo piest. Tieto zlyhania možno zhruba pripísať dvom typom: slabosť a plazenie. Vzhľadom na častý výskyt vypínania zariadení spôsobených poruchami hydraulického valca je potrebné pripisovať veľkú dôležitosť diagnostike porúch a udržiavaniu hydraulických valcov. Ďalej poskytneme podrobný úvod do porúch, príčin a metód údržby hydraulických valcov.

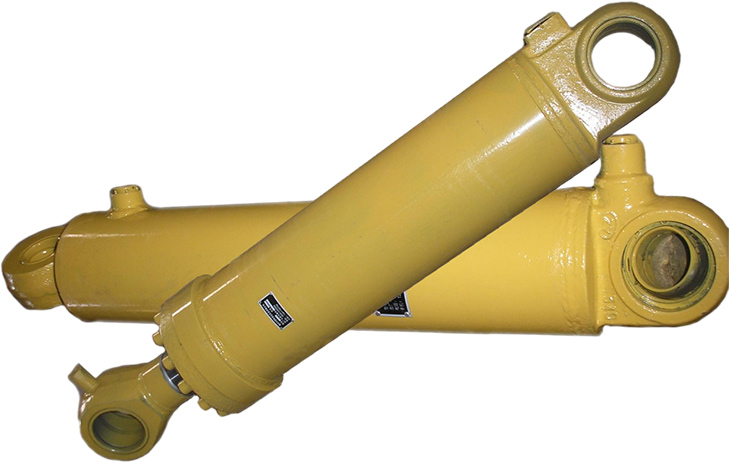

Alt. Rýpadlo dvojakový hydraulický valec

Porucha 1:

Plazenie safenomén:

Keď piestová tyč hydraulického valca natiahne alebo sa stiahne pod pôsobením tlaku oleja, často sa vyskytuje nerovnomerná rýchlosť a niekedy je sprevádzaná vibráciami a abnormálnym hlukom, čo spôsobuje vibrácie celého hydraulického systému.

Príčina analýza a riešenia

(1) nízkorýchlostné plazenie spôsobené prítomnosťou plynu v komore tyčinky a komory bez prútov ahydraulický valec, v dôsledku miešania vzduchu v hydraulickom oleji, zmeny objemu pod tlakom a dokonca spôsobujú okamžitý výbuch plynu pri vysokom tlaku, čo vedie k nestabilnej rýchlosti hydraulického valca. Ak sa zistí, že plazenie je spôsobené týmto dôvodom, účel výfukových plynov sa dá dosiahnuť opakovaným predlžovaním a stiahnutím hydraulického valca alebo výfukového zariadenia môže byť nainštalované v oboch operách komorného oleja potrubia alebo hydraulického valca do výfuku počas prevádzky hydraulického systému. Alebo najjednoduchším a najrýchlejším spôsobom je mierne uvoľniť potrubné spojky na vstupe a výtoku oboch komôr vo valci teleskopického oleja, čo umožňuje prepustenie vzduchu čo najskôr.

(2) nízkorýchlostné plazenie spôsobené nesprávnym konštrukciou hydraulických valcov a kĺzavej voľnej fondy medzi piestom a telom valca, piestovým prútom a vodiacim rukávom vo vnútri hydraulického valca, ktorý je príliš veľký alebo príliš malý, môže spôsobiť nerovnomerný tlak na posuvnú plochu, čo vedie k nečistému treniu a spôsobujúceho hydraulický cylinder; Ak sa zistilo, že plazenie je spôsobené týmto dôvodom, je možné opraviť výšku posuvného prispôsobenia medzi vnútorným piestom a telom valca, piestovým prútom a vodiacim rukávom. Teoretická voľná vôľa po oprave by mala dosiahnuť H9/F8 alebo H8/F8.

(3) Bežne používané tesniace materiály pre hydraulické valce zahŕňajú polyuretánovú gumu, gumu nitrilu, polytetrafluóretylén atď. Vďaka problémom s tvrdosťou, pevnosťou a sledovateľnosťou materiálu spôsobuje valcový plachot na plazolku. Pri stretnutí s takýmito problémami je možné prioritu nahradiť kombinovaný tesniaci kruh za polytetrafluóretylén ako tesnenie, ako je glay krúžok, stelňové tesnenie atď.

Porucha 2:

Indikáciafenomén:

Počas spustenia sa nedá pohyb, s nedostatočným ťahom, pomalou rýchlosťou, nepresnou zastávkou piestovej tyče a nestabilnou prevádzkovou rýchlosťou.

Príčina analýza a riešenia

Po preskúmaní problému nedostatočného príjmu oleja hydraulického valca spôsobeného inými komponentmi a potrubím v hydraulickom systéme, ak sa potvrdí, že potrubia hydraulického systému a iné komponenty sú normálne, znamená to, že vo vnútri hydraulického valca dochádza k úniku.

Vnútorný únik hydraulických valcov zvyčajne obsahuje nasledujúce situácie: únik spôsobený nadmerným opotrebovaním tesnení tela hydraulického valca, tesnenia piestovej tyče a tesnenia a tesnenia piestov.

Konkrétne príčiny a riešenia pre únik:

(1) Jedným z bežných dôvodov chýb inštalácie tesnenia je nesprávne alebo chýbajúce tesnenia. Tesniaca žľaza nie je správne nainštalovaná a nemožno ju utiahnuť, ako je odchýlka v inštalácii žľazy, nerovnomerná sila na upevňovacie skrutky a nadmerne dlhé upevňovacie skrutky. V tomto bode by mala byť každá skrutka utiahnutá v diagonálnom poradí a sila by sa mala pri utiahnutí každej skrutky rovnomerne a rovnomerne nanášať. Dĺžka skrutky by sa mala primerane zvoliť podľa hĺbky otvoru skrutky.

(2) Podmienky použitia tesnení môžu tiež viesť k opotrebovaniu a úniku oleja, ako je nečistý olej, nízka viskozita, vysoká teplota oleja a vysoká okolitá teplota. V reakcii na tieto situácie môžeme prijať opatrenia, ako je nahradenie vhodného čistého oleja, identifikácia príčiny zvýšenia teploty a implementáciu izolačných zariadení a chladiacich zariadení na olej.

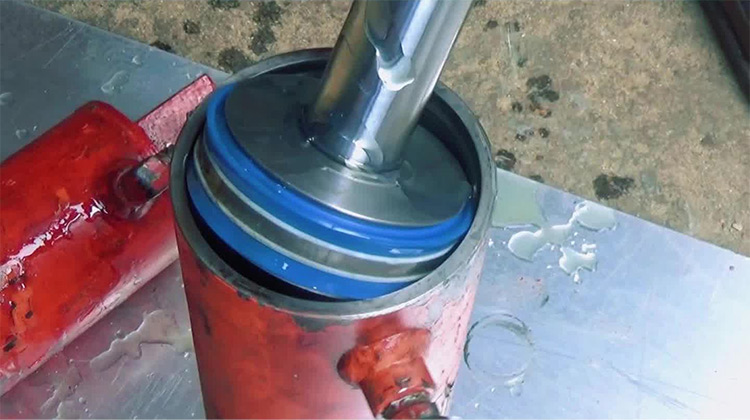

Alt.Hydraulický valcový olej Zostava tesnenia oleja

Zhrnutie

Ako kľúčový ovládač v hydraulických systémoch zohrávajú hydraulické valce dôležitú úlohu pri premene hydraulickej energie na mechanickú energiu. Pri praktickom používaní však hydraulické valce často zažívajú typické chyby, ako napríklad „plazenie“ a „bezmocnosť“ v dôsledku opotrebenia tesnenia, nesprávneho výstroja na prispôsobenie, zmiešaniu plynu, kontaminácie oleja alebo nadmerného zvýšenia teploty, ktoré vážne ovplyvňujú stabilitu a spoľahlivosť prevádzky zariadenia.

Pokiaľ ide o otázku „plazenia“, je potrebné zamerať sa na skúmanie faktorov, ako sú zvyšky plynu, neprimerané montáže alebo nevhodné tesniace materiály, a prijať zodpovedajúce opatrenia, ako sú výfukové plyny, opravy medzier alebo výmena vysokokvalitných tesnení. V prípade fenoménu „bezmocnosti“ na základe vylúčenia problémov s inými komponentmi systému by sa mal kládnuť na kontrolu stavu a inštalácie vnútorného tesnenia a inštalácie
