Olejové tesnenie radu RS

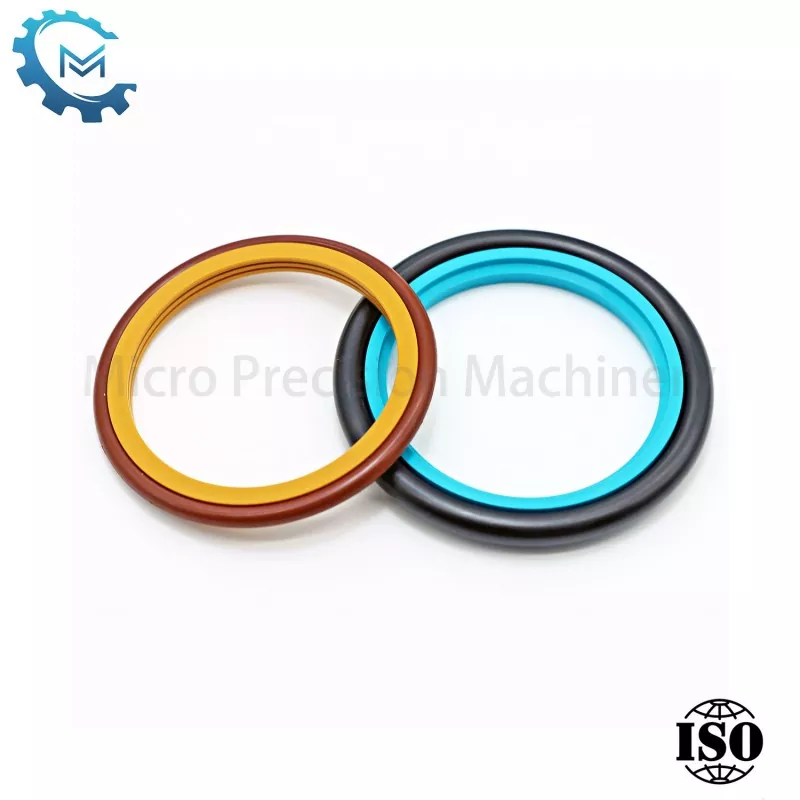

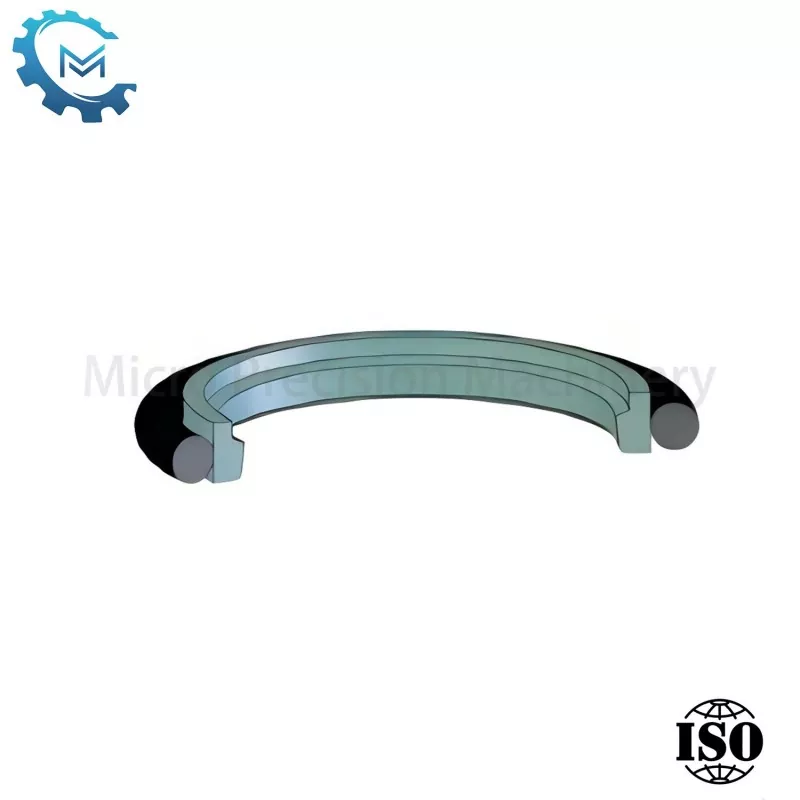

Olejové tesnenie série RS, tiež známe ako jednosmerný tesniaci krúžok piestnej tyče, sa skladá z polytetrafluóretylénového PTFE krúžku vyplneného proti opotrebeniu a gumového tesniaceho krúžku typu O. Krúžok typu O poskytuje elasticitu na kompenzáciu opotrebenia PTFE stupňového krúžku a má iba jednosmerný tesniaci účinok.

Odoslať dopyt

Popis produktu

Jednočinné tesnenia pre piestne tyče v hydraulických valcoch sú kľúčovými komponentmi. Tieto tesnenia sú navrhnuté tak, aby zabránili úniku kvapaliny v jednom smere. Fungujú tak, že vytvárajú tesnú bariéru medzi piestnou tyčou a plášťom valca.

Správna inštalácia a údržba týchto tesnení sú nevyhnutné. Pravidelná kontrola opotrebovania a poškodenia pomáha zabezpečiť, aby hydraulický valec fungoval hladko a bez straty kvapaliny. Pri správnom fungovaní prispievajú jednočinné tesnenia piestnice k celkovému výkonu a spoľahlivosti hydraulického zariadenia.

Parametre produktu:

Vlastnosti povrchu drážky:

Dokončiť	Rtmax (um)	Ra (um)
SlidingSurface	≤2,5	0,05 - 0,3
GrooveBottom	≤6,3	≤1,6
GrooveSide	≤15	≤3


Priemer hriadeľa	Spodný priemer	šírka	Zaoblený roh	Smax*			O-krúžok
Df8/h9	D1 H9	L+0,2	r	10 MPa	20 MPa	40 MPa	d1
3-7.9	D+4,9	2.2	0.4	0.30	0.20	0.15	1.78
8-18.9	D+7,3	3.2	0.6	0.40	0.25	0.15	2.62
19-37.9	D+10,7	4.2	1.0	0.40	0.25	0.20	3.53
38-199,9	D+15,1	6.3	1.3	0.50	0.30	0.20	5.33
200-255,9	D+20,5	8.1	1.8	0.60	0.35	0.25	7.00
256-649,9	D+24,0	8.1	1.8	0.60	0.35	0.25	7.00
650-999,9	D+27,3	9.5	2.5	0.70	0.50	0.30	8.40
＞1000	D+38,0	13.8	3.0	1.00	0.70	0.60	12.00
