Neštandardný hydraulický blok ventilu

Neštandardné prispôsobené bloky hydraulických ventilov Qingdao Micro Precision Machinery Co., Ltd. je výrobca špecializujúci sa na návrh a spracovanie neštandardných blokov hydraulických ventilov. Zameriavame sa na návrh a výrobu blokov hydraulických ventilov už viac ako 20 rokov. Naše výrobky majú mimoriadne vysokú stabilitu a ich cenová výhoda je tiež veľmi zrejmá. Pokrýva väčšinu európskych a amerických trhov.

Tešíme sa, že sa staneme vaším dlhodobým partnerom v Číne.

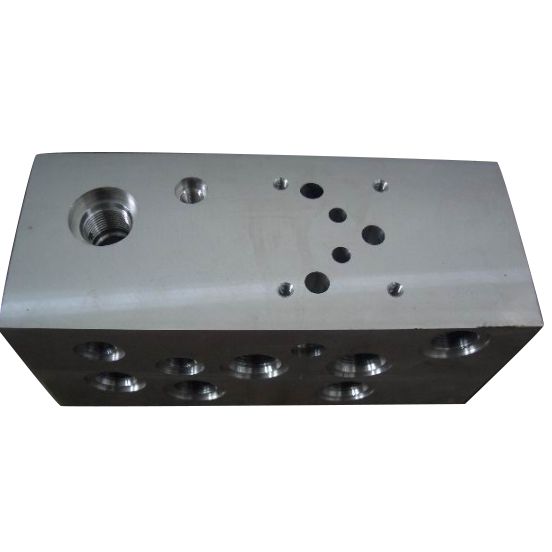

Neštandardné hydraulické materiály blokov ventilov sú vybrané z ocele č. 20, oceľ č. 45, kované, Q355D, liatina a hliník atď. Prijímajú materiály určené zákazníkmi a poskytujú zákazníkom správy o testovaní materiálov tretích strán a správ o detekcii chýb.

Získajte ponuku teraz

Neštandardné rýchle rozloženie hydraulického ventilu:

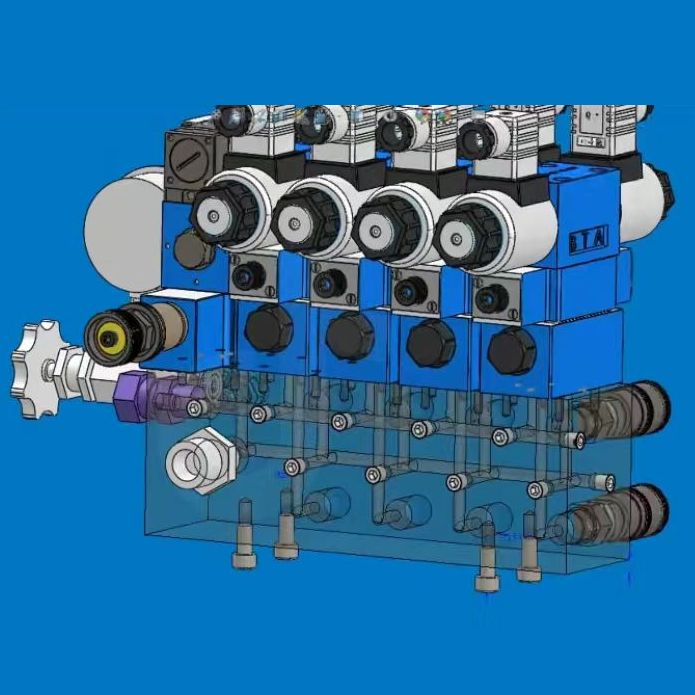

Pri usporiadaní neštandardných hydraulických ventilov by ste mali zvážiť, či je smer inštalácie tela ventilu primeraný. Jadro ventilu by malo byť v horizontálnom smere, aby sa zabránilo vlastnej váhe jadra ventilu ovplyvniť citlivosť ventilu. Obzvlášť musí byť reverzačný ventil usporiadaný vodorovne. Tvar, umiestnenie a veľkosť verejných olejových otvorov neštandardného bloku hydraulického ventilu by sa mali určiť podľa návrhu požiadaviek systému. Pri určovaní inštalačných parametrov každej zložky na neštandardnom bloku hydraulického ventilu by sme sa mali snažiť čo najlepšie vytvoriť otvory, ktoré je potrebné pripojiť čo najkrajšie ortogonálne, aby boli priamo prepojené a znížili zbytočné otvory procesu. Pretože každá zložka má viac ako dva olejové dierky a tieto diery musia byť spojené s otvormi iných komponentov a verejnými olejovými otvormi na neštandardnom bloku hydraulického ventilu, niekedy nie je možné priame pripojenie, takže dizajn musí byť potrebný proces procesu. Návrh otvoru neštandardného bloku hydraulického ventilu je určiť počet procesných otvorov, ktoré je potrebné pridať, keď sú otvory pripojené, typ a veľkosť umiestnenia procesných otvorov a priemer otvoru a hĺbka otvorov otvorov na neštandardnom hydraulickom bloku ventilu. Malé hrúbky steny medzi uzavretými kanálmi sa musia skontrolovať na pevnosť. Je potrebné poznamenať, že otvory upevňovacej skrutky hydraulických komponentov na neštandardnom hydraulickom chlopňovom bloku sa nezrážajú olejovými priechodmi a ich malá hrúbka steny by sa mala skontrolovať aj pevnosť atď.

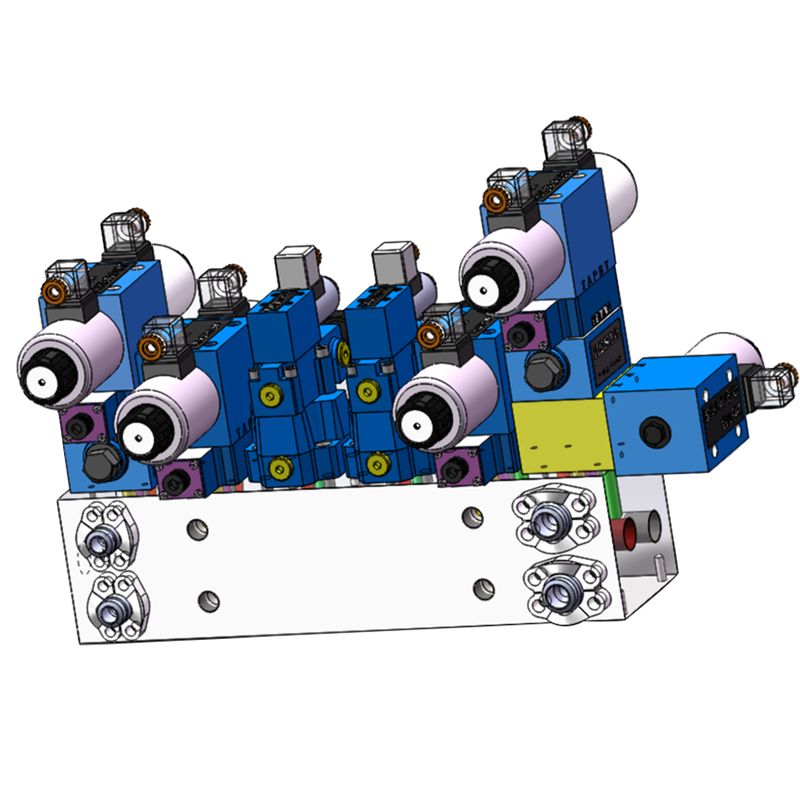

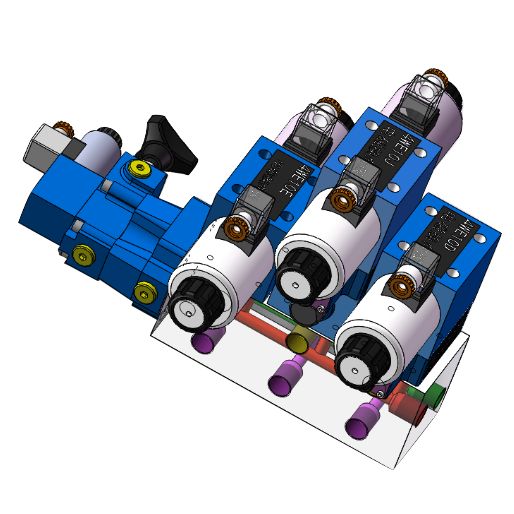

Rozmery hydraulických komponentov nainštalovaných na neštandardných hydraulických blokoch ventilu nesmú navzájom interferovať. Geometrické rozmery bloku ventilu berú do úvahy hlavne vonkajšie rozmery každého komponentu nainštalovaného na bloku ventilu, takže medzi komponentmi existuje dostatok montážneho priestoru. Vzdialenosť medzi hydraulickými komponentmi by mala byť väčšia ako 5 mm. Elektromagnet na reverznom ventile, pilotný ventil na tlakovom ventile a tlaku môže byť primerane rozšírený za inštalačnú rovinu nastavovacieho bloku, ktorý môže znížiť veľkosť bloku ventilu. Ale buďte opatrní, aby ste sa nenechali zraziť s previsnutými časťami s inými časťami.

Čo si treba poznamenať pri navrhovaní neštandardných blokov hydraulických ventilov:

1. Pri návrhu neštandardných hydraulických ventilových blokov by mal byť olejový obvod čo najjednoduchší a mali by sa minimalizovať hlboké otvory, sklony otvory a procesné otvory. Priemer otvoru v bloku ventilu sa musí zhodovať s prietokom. Osobitná pozornosť by sa mala venovať vzájomne prepojeným otvorom, aby sa zabezpečila dostatočná plocha prietoku. Venujte pozornosť smeru a polohe vstupu a výstupu oleja. Mal by zodpovedať celkovému rozloženiu systému a formulára pripojenia potrubia a zvážiť, pokiaľ ide o remeselné spracovanie inštalačnej operácie, musia sa zaistiť komponenty s vertikálnymi alebo horizontálnymi požiadavkami na inštaláciu, aby sa splnili požiadavky po inštalácii.

2. V prípade komponentov, ktoré je potrebné počas práce upraviť, sa pri navrhovaní musí zvážiť pohodlie prevádzky a pozorovania. Nastaviteľné komponenty, ako sú prepadové ventily a regulačné ventily rýchlosti, by sa mali nastaviť v polohe, kde sa rukoväť nastavenia ľahko ovláda.

3. Komponenty a kľúčové komponenty, ktoré si vyžadujú častú údržbu, ako sú proporčné ventily a servomografie, by sa mali umiestniť nad alebo mimo bloku ventilu, aby sa uľahčilo demontáž a montáž. Okrem toho by sa mal v návrhu ventilového bloku pre ladenie ventilového bloku stanoviť dostatočný počet bodov merania tlaku. Pre ventilové bloky s hmotnosťou viac ako 30 kg by sa mali k dispozícii zdvíhacie otvory skrutiek. Pokiaľ však ide o predpokladu splnenia požiadaviek na použitie, objem bloku ventilu ho musí udržiavať čo najmenší.
