Mal by byť reliéfny ventil nainštalovaný pred alebo po kontrolnom ventile?

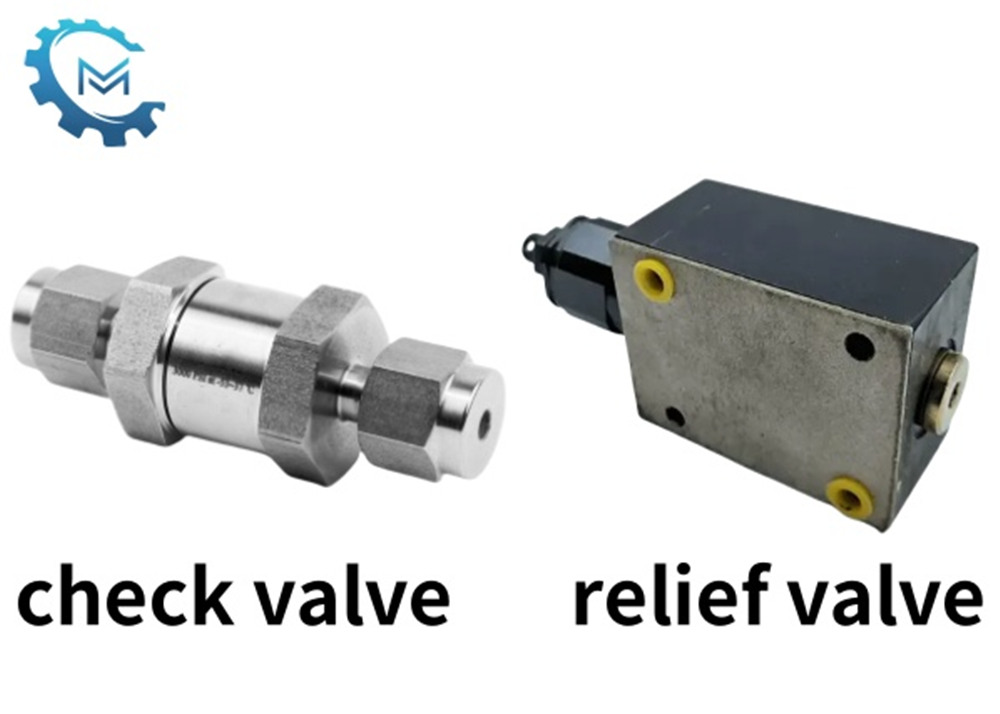

Ako výrobca hydraulických zariadení často uvažujeme o inštalačnom poradí reliéfnych ventilov a kontrole ventilov pri navrhovaní hydraulických systémov. Obe ventily hrajú dôležitú úlohu v hydraulických systémoch. Relife ventil sa používa hlavne na ochranu systému pred poškodením spôsobeným nadmerným tlakom, zatiaľ čo kontrolný ventil sa používa na zabránenie spätného toku oleja.

Prečo je reliéfny ventil často proti prúdu odkontrolný ventil?

Ak sa reliéfny ventil použije ako hlavný regulačný ventil systému, zvyčajne je pripojený paralelne na výstupe z hydraulického čerpadla a pred kontrolným ventilom. V tomto okamihu reliéfny ventil priamo monitoruje a obmedzuje výstupný tlak čerpadla, aby sa zabránilo nadmernému tlaku spôsobeným náhlym zmenám zaťaženia alebo blokovaním systému a chránila bezpečnosť čerpadla a potrubia. Toto pravidlo železa je odvodené od jadrovej bezpečnostnej logiky hydraulického systému: Výstup tlakového oleja olejovým čerpadlom môže vstúpiť iba do obvodu ovládača riadeného kontrolným ventilom po prechode cez reliéfny ventil. Toto usporiadanie zaisťuje, že keď tlak systému presahuje stanovenú hodnotu, reliéfny ventil môže okamžite viesť prebytočný tok späť do ropnej nádrže, aby sa predišlo tlakovým prepätiam, ktoré poškodzujú potrubia alebo komponenty.

Výnimky pre osobitné situácie

Za určitých pracovných podmienok musí byť prepadový ventil umiestnený po kontrolnom ventile. Napríklad v hydraulickom blokovacom obvode je za uzamykateľným zariadením zložený z dvoch hydraulicky riadených kontrolných ventilov často potrebný nezávislý prepadový ventil. Tento dizajn nielen zaisťuje spoľahlivé uzamknutie ovládača, ale môže tiež nezávisle kontrolovať nárazový tlak pri odomknutí.

Ďalším príkladom je obvod napájania oleja niektorých akumulátorov. Ak je potrebné chrániť downstream komponenty akumulátora, musí byť prepadový ventil nainštalovaný po kontrolnom ventile. V tomto okamihu môže kontrolný ventil zabrániť tomu, aby akumulátorová energia tečie dozadu, zatiaľ čo následný prepadový ventil monitoruje tlak pracovnej komory za všetkých okolností, čím tvorí mechanizmus dvojitého ochrany.

Záver

Ako ablokVýrobca, vieme, že správny výber inštalačných sekvencií reliéfnych ventilov a kontrolných ventilov je rozhodujúci pre stabilnú prevádzku hydraulického systému a ochranu komponentov. Pri navrhovaní hydraulického systému budeme komplexne zvážiť rovnováhu celého hydraulického systému na základe konkrétnych potrieb a aplikačných scenárov systému a správne vyberieme inštalačnú sekvenciu, aby sme zaistili, že hydraulický systém môže fungovať bezpečne a efektívne.
