Aké sú princípy dizajnu ventilov?

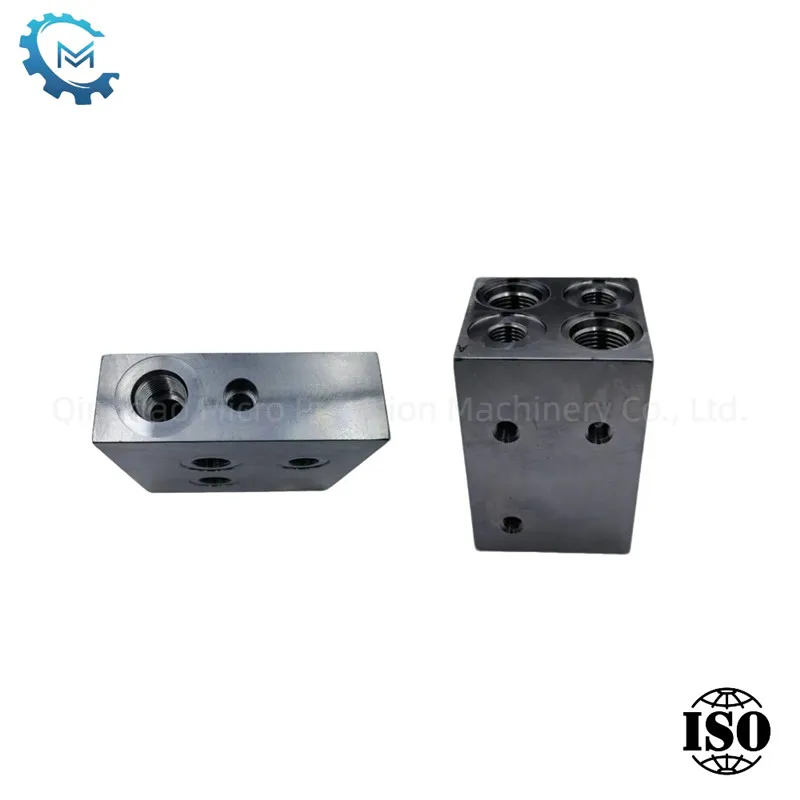

Dizajnbloky hydraulického ventiluje zložitá a jemná práca, ktorá si vyžaduje komplexné zváženie funkčných požiadaviek systému, štrukturálne usporiadanie, technológiu spracovania a ďalšie aspekty. Nasledujú hlavné princípy, ktoré je potrebné dodržiavať pri návrhu blokov hydraulických ventilov zhrnuté pomocouQingdao Micro Precision Machinery Co., Ltd.na základe mnohých rokov skúseností.

1. Systémová integrácia a porovnávanie funkcií

Prvým princípom konštrukcie blokov ventilov je, že jeho olejový obvod musí striktne spĺňať požiadavky schematického diagramu hydraulického systému. Pred navrhovaním objasníme, ktoré olejové obvody môžu byť integrované na dosiahnutie zjednodušenia a kompaktnosti systému. Súčasne by mal byť počet komponentov obsiahnutých na bloku ventilu mierny, aby sa predišlo nadmernému objemu bloku ventilu v dôsledku príliš veľkého množstva komponentov.

2. Rozloženie a inštalácia komponentov

Venujeme pozornosť detailom rozloženia a inštalácie hydraulických komponentov. Minimálna medzera medzi komponentmi by mala prekročiť 5 mm, aby sa zabránilo vzájomnému rušeniu. Súčasne môžu byť komponenty, ako je pilotný ventil reverzného ventilu, tlakový ventil a tlakomerný rozchod, primerane predĺžiť mimo inštalačnej roviny bloku ventilu, aby sa znížil celkový objem. Okrem toho by sa jadro ventilu malo vždy nainštalovať v horizontálnom smere, aby sa zabránilo ovplyvňovaniu jeho citlivosti a prevádzkovému výkonu kvôli svojej vlastnej hmotnosti.

3. Návrh kanálov a optimalizácia tekutín

Dizajn kanálablokje rozhodujúci. Návrh kanála by mal byť čo najjednoduchší, vyhýba sa hlbokým otvorom a nakloneným otvorom, aby sa znížilo ťažkosti so spracovaním a strata odolnosti proti prietoku. Odporúčame prietok pracovného potrubia 8 m/s a rýchlosť prietoku spiatočného potrubia 4 m/s. Okrem toho by štruktúra pretínajúcich sa otvorov mala prijať štruktúru v tvare T a vyhnúť sa kríženej štruktúre, aby sa uľahčilo deburovanie a zabránilo sa ukladaniu kontaminantov.

4. Sila a spoľahlivosť

Sila a spoľahlivosť bloku ventilu sú jadrom návrhu. Minimálna hrúbka steny medzi slepými otvormi sa musí striktne skontrolovať, aby sa zabezpečilo, že sa nerozbijú v dôsledku koncentrácie napätia pod vysokým tlakom. Pre bloky liatinového ventilu by vzdialenosť medzi stenami dvoch susedných otvorov nemala byť menšia ako 5 mm; Pre kované oceľové ventilové bloky by odstup otvorov nemal byť menší ako 3 mm. Okrem toho by sa mala venovať osobitná pozornosť dizajnu otvorov upevňovacích skrutiek, aby sa nezrážali s olejovým kanálom, aby sa predišlo úniku alebo zlyhaniu bloku ventilu v dôsledku príliš malej hrúbky steny.

Záver

NaQingdao Micro Precision Machinery Co., Ltd., vždy sme odhodlaní poskytovať zákazníkom vysokokvalitné a vysoké spoľahlivé výrobky z hydraulických ventilov prostredníctvom princípov vedeckého dizajnu a prísnej kontroly kvality. Sme presvedčení, že iba úplným zvažovaním všetkých detailov vo fáze návrhu môžeme dosiahnuť efektívnu prevádzku a dlhodobú stabilitu systému v praktických aplikáciách.
