Sprievodca séria MPMDS
Sprievodca sériami MPMDS slúži hlavne ako sprievodca a používa sa hlavne na vedenie piestov a piestových krúžkov v hydraulických valcoch a pneumatických valcoch, ktorý hrá podpornú a hlavnú úlohu.
Odoslať dopyt
Popis produktu
Vodiaci krúžok, tiež nazývaný podporný krúžok, je časťou používanou na pieste alebo piestovej tyči hydraulického valca alebo plynového valca na podporu pohybu piestu alebo piestovej tyče. Počas pohybu môže zabrániť piestovej alebo piestovej tyče pred priamym kontaktom a trením s telom valca a chrániť telo valca a piest alebo piestovú tyč pred poškodením. Bežne používaným materiálom pre vodiace krúžky je polyoxymetylén (POM).
Charakteristiky povrchovej drážky
|
Zakončiť |
Rtmax (jeden) |
UK (UM) |
|
Posuvná plocha |
≤2,5 |
0,05 - 0,3 |
|
Groovebottom |
≤10 |
≤1.6 |
|
Drážkňa |
≤15 |
≤3 |

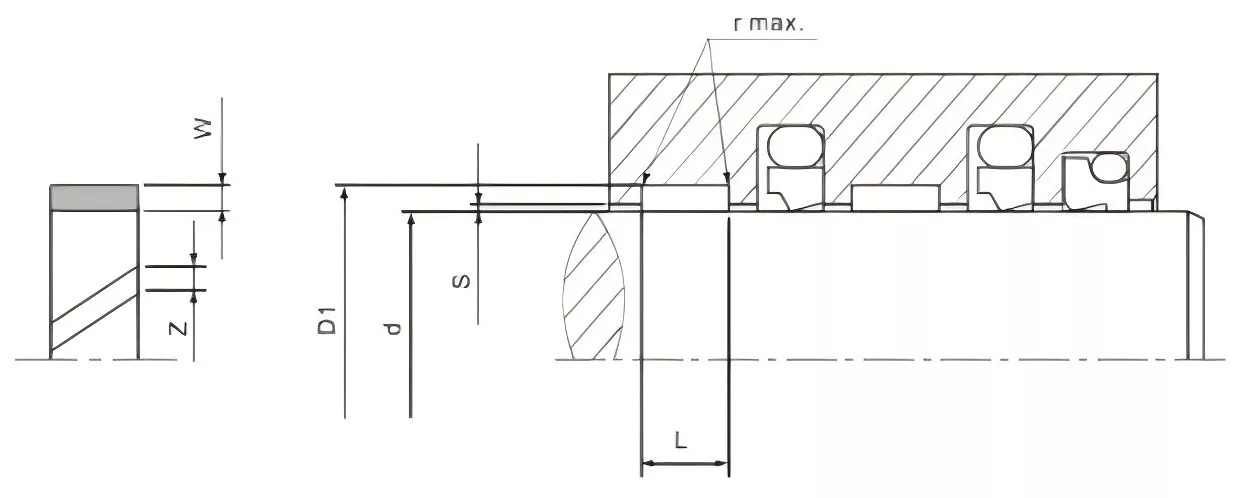

Špecifikácia
|
Priemer tyče |
Priemer |
Šírka drážky |
Vedený |
Vodiaci zvonček |
|
D F8/H9 |
D1 H8 |
L+0,2 |
W |
Z |
|
8-20.0 |
D +3.10 |
2.5 |
1.55 |
1-2 |
|
10-50,0 |
D +3.10 |
4 |
1.55 |
1-3 |
|
15-140.0 |
D +5,00 |
5.6 |
2.5 |
2-5 |
|
20-220.0 |
D +5,00 |
9.7 |
2.5 |
2-9 |
|
80-400.0 |
D +5,00 |
15 |
2.5 |
4-15 |
|
200-999.9 |
D +5,00 |
25 |
2.5 |
8-33 |
|
1000-4200.0 |
D +5,00 |
25 |
2.5 |
33-134 |
|
280-999.9 |
D +8,00 |
25 |
4 |
10-33 |
|
1000-2200.0 |
D +8,00 |
25 |
4 |
33-70 |
Limitná výška s
|
Priemer valca |
Smin. |
Smax. |
D |
Rmax. |
|
8-20 |
0.20 |
0.30 |
8-250 |
0.2 |
|
20-100 |
0.25 |
0.40 |
＞ 250 |
0.4 |
|
101-250 |
0.30 |
0.60 |
||
|
251-500 |
0.40 |
0.80 |
||
|
501-1000 |
0.50 |
1.10 |
||
|
＞ 1001 |
0.60 |
1.20 |
||
Získajte ponuku teraz

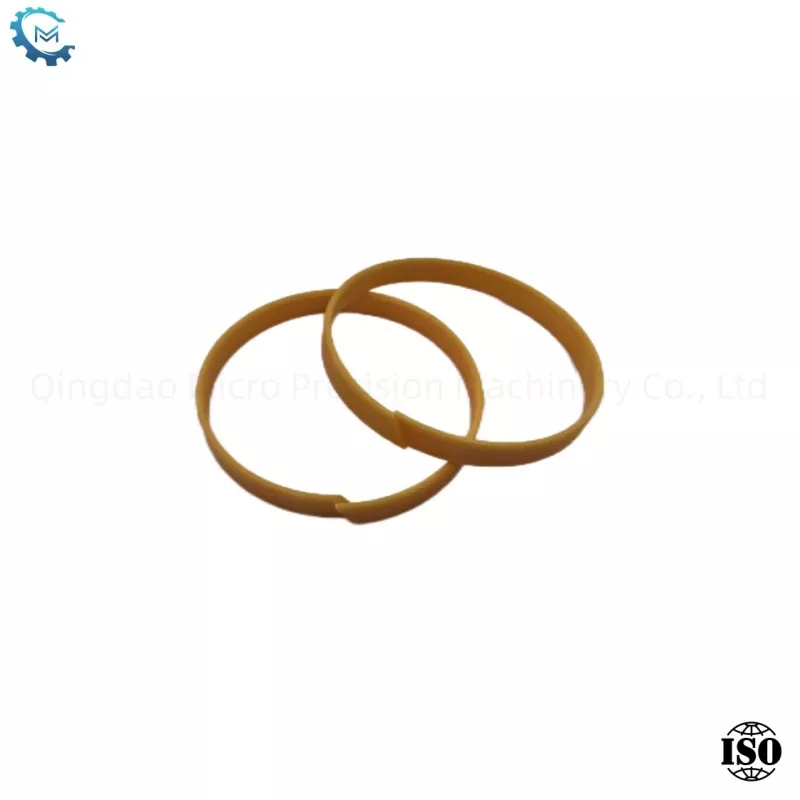

Naplnené PTFE
Funkcie
Ne metalický sprievodný pás pre piestovú tyč, dostupný v type rezatia na mieste a na mieste
▶Materiál
-Kruh rezistentný na odevy je kompozitný bronz PTFE
▶Výkonnosť
NEMELICKÝ PRÍRODNÝ PRIESTOR PRE PISTON ROD, tiež vhodný pre štandardnú dutinu ISO10766.
-Spárovanie metalového/plastového materiálu zabraňuje „blokovaniu“ a „záchvatu“ obmedzenej zaťaženia (materiál);
-Low Trecie, žiadny fenomén sklzu; Vhodné pre pracovné podmienky suchého behu so zlým mazaním;
-Dobré tlmenie vibrácií (radiálne vibrácie);
-môže sa vyskytnúť možné zahraničné nečistoty;
-Zaokrúhlenie rohového rohu prsteňa zabraňuje extrúzii „vytláčania“ medzery v polkruhovom rohu drážky dutiny.
> Pracovné podmienky
Lineárna rýchlosť: ≤ 15 m/s;
Kapacita zaťaženia: ≤15 N/mm2, pri 20 ℃; <7,5n/, pri 80 ℃; <5n/mm2, pri 120 ° C. Maximálna prevádzková teplota: -60 ° C ~+150 ° C (200 ° C).

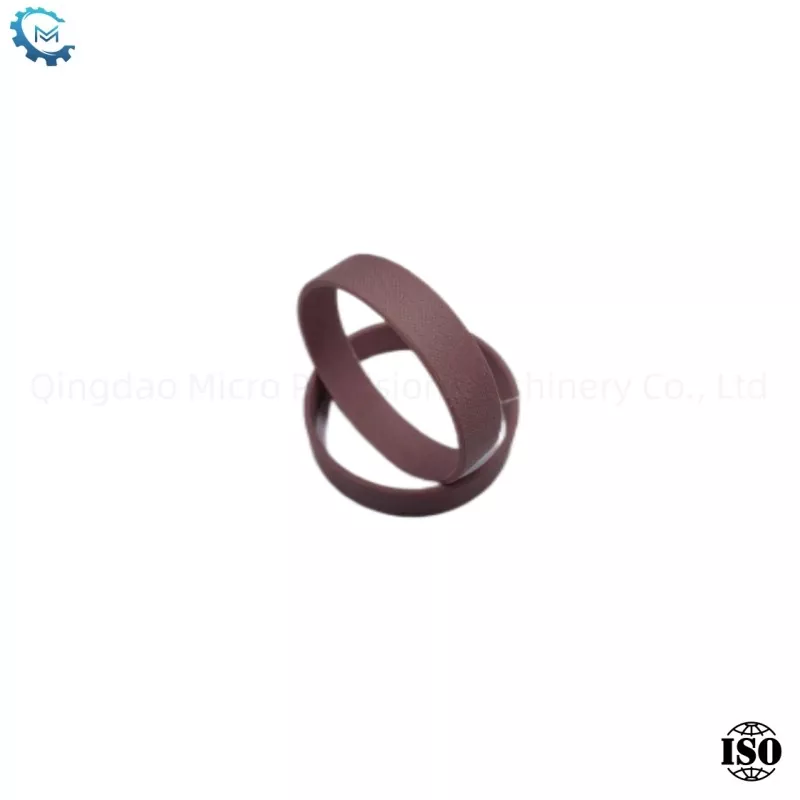

Fenolová tkanina
▶Funkcie
Element nekového sprievodcu pre piest.
▶Materiál
-Ring odolný voči oblečeniu je fenolová látka
▶Výkonnosť
Používa sa ako nekovový vodiaci prvok pre piestovú tyč, tiež vhodný pre štandardnú dutinu IS010766.
-Párovanie metalového/plastového materiálu zabraňuje javom „blokovania“ a „záchvat“;
-vysoká kapacita ložiska, elastická pred dosiahnutím krehkej pracovnej teploty;
-Zaokrúhlenie rohového rohu prsteňa zabraňuje extrúzii okrajov „extrúzia“ v polkruhovom rohu drážky dutiny.
▶Pracovné podmienky
Rýchlosť riadku: <1 m/s
Kapacita zaťaženia: <50n/mm2, pod 120 ° C Maximálna pracovná teplota: -60 ℃ ~+120 ° C
