Je držiteľ nástroja

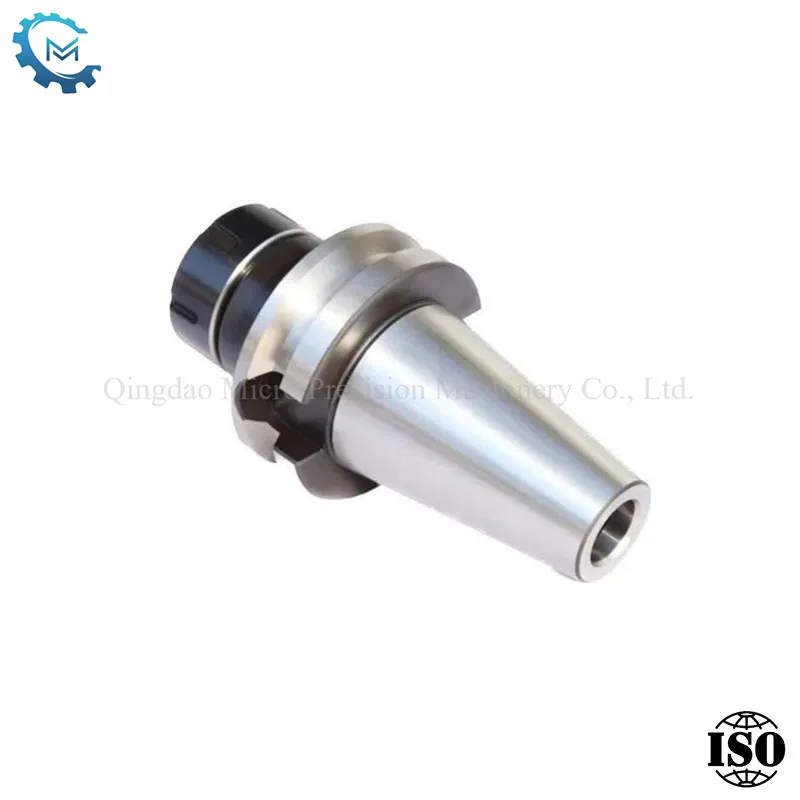

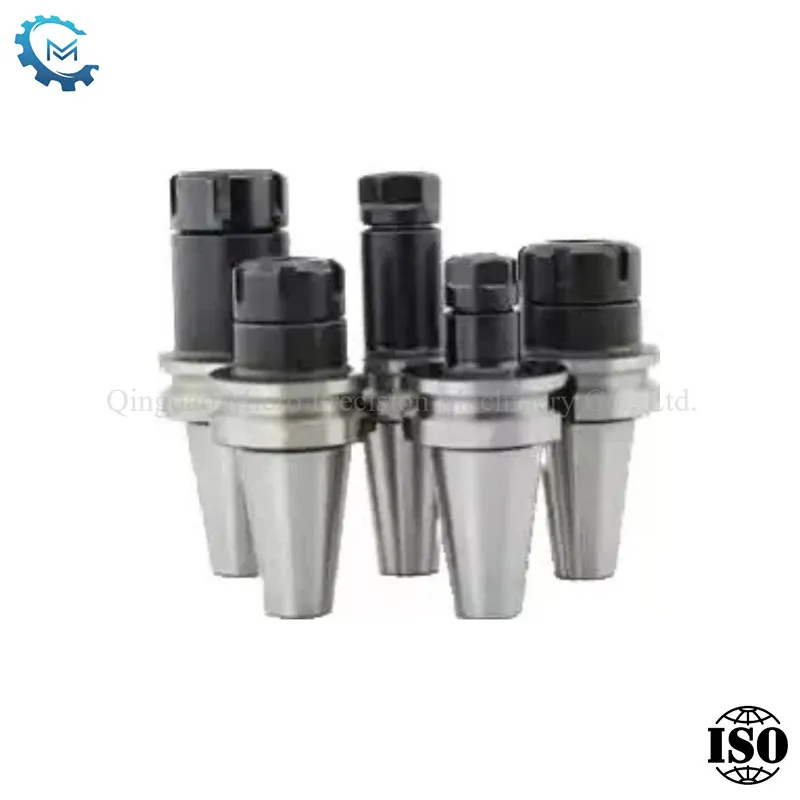

Držiak nástrojov ER je bežne používané zariadenie na zadržiavanie nástrojov v spracovaní stroja, ktoré sa používa hlavne na upevnenie a upínanie náradia priamych drieku, ako sú vŕtačky a frézovacie nožnice, nazýva sa tiež frézka Chuck Arbor.
Držiteľ nástrojov môže byť prispôsobený rôznym veľkostiam ako požiadavka zákazníka.

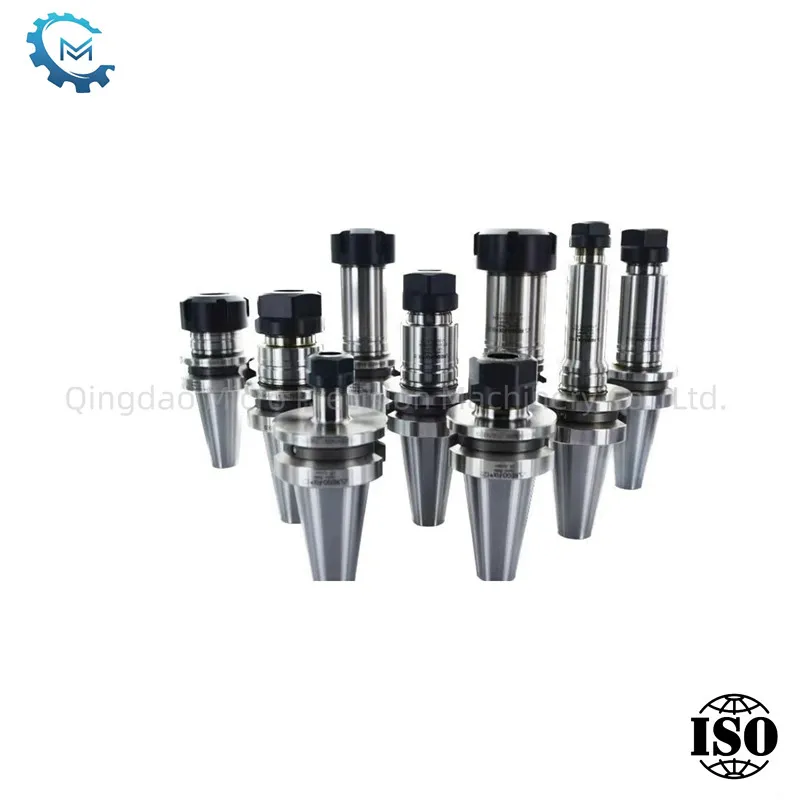

Jeho spoločná špecifikácia zahŕňa BT30, BT40, BT50 atď.

Odoslať dopyt

Popis produktu

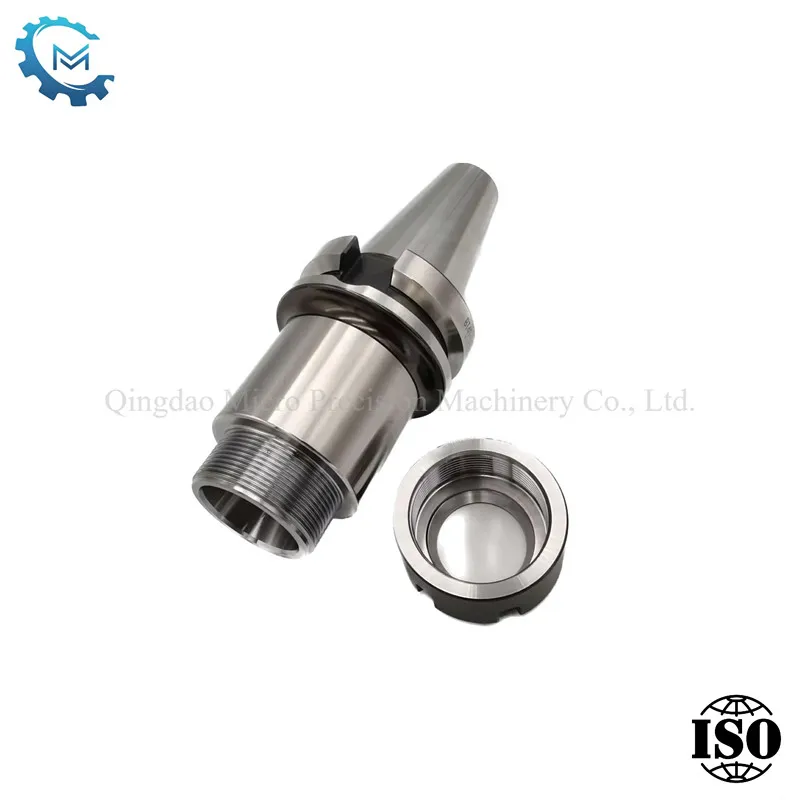

Rukoväť nástroja ER sa tiež nazýva frézka Chuck Arbor, je to spojenie medzi mechanickým vretenom a nástrojom a ďalšími príslušenskými nástrojmi. Držiak nástrojov ER sa široko používa v mlečných strojoch CNC, sústruhoch a iných precíznych obrábaní, najmä v situáciách, keď sa vyžaduje vysoko presné držanie nástrojov.

Parametre produktu:

Č. BT × ER-L1	D	D1	Č. BT × ER-L1	D	D1
BT30 × ER16-70	28	31.75	BT45 × ER32-70	50	57.15
BT30 × ER20-70	34	31.75	BT45 × ER32-100	50	57.15
BT30 × ER25-70	42	31.75	BT45 × ER32-120	50	57.15
BT30 × ER32-70	50	31.75	BT45 × ER40-80	63	57.15
BT30 × ER40-80	63	31.75	BT45 × ER40-100	63	57.15
BT40 × ER16-70	28	44.45	BT45 × ER40-120	63	57.15
BT40 × ER20-70	34	44.45	BT50 × ER16-70	28	69.85
BT40 × ER20-100	34	44.45	BT50 × ER16-90	28	69.85
BT40 × ER20-150	34	44.45	BT50 × ER16-135	28	69 85
BT40 × ER25-60	42	44.45	BT50 × ER20-70	34	69.85
BT40 × ER25-70	42	44.45	BT50 × ER20-90	34	69.85
BT40 × ER25-90	42	44.45	BT50 × ER20-135	34	69.85
BT40 × ER25-100	42	44.45	BT50 × ER20-150	34	69.85
BT40 × ER25-150	42	44.45	BT50 × ER20-165	34	69.85

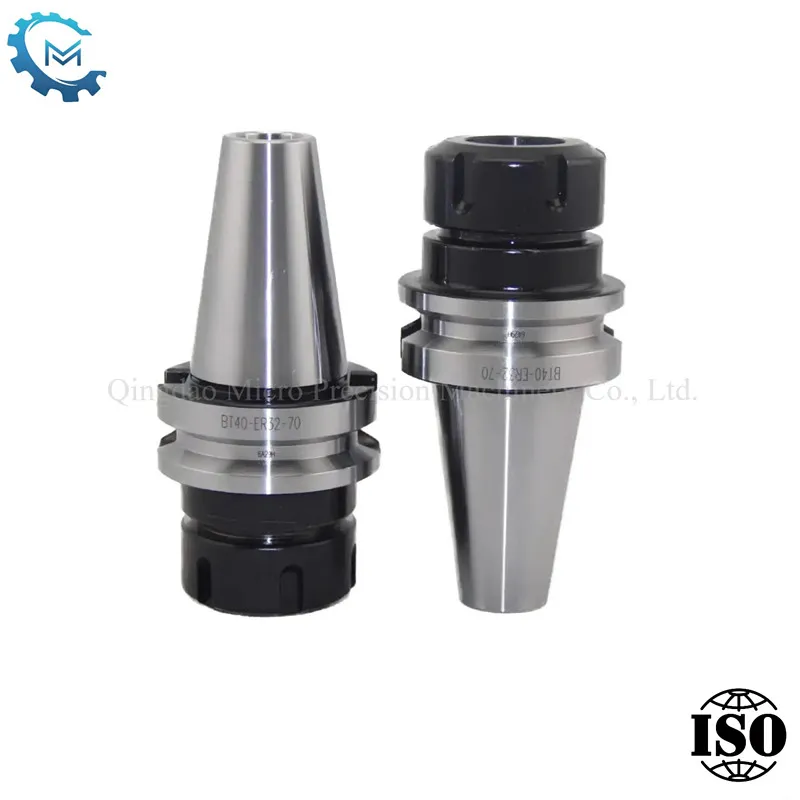

BT40 × ER32-70	50	44.45	BT50 × ER25-70	42	69.85
BT40 × ER32-100	50	44.45	BT50 × ER25-135	42	69.85
BT40 × ER32-150	50	44.45	BT50 × ER25-165	42	69 85
BT40 × ER40-70	63	44 45	BT50 × ER32-70	50	69 85
BT40 × ER40-80	63	44.45	BT50 × ER32-80	50	69.85
BT40 × ER40-120	63	44.45	BT50 × ER32-100	50	69.85
BT40 × ER40-150	63	44.45	BT50 × ER32-120	50	69.85
BT45 × ER16-70	28	57.15	BT50 × ER40-80	63	69.85
BT45 × ER20-70	34	57.15	BT50 × ER40-100	63	69.85
BT45 × ER20-100	34	57.15	BT50 × ER40-120	63	69.85
BT45 × ER25-70	42	57.15	BT50 × ER40-135	63	69.85
BT45 × ER25-90	42	57.15	BT50 × ER50-90	78	69.85
BT45 × ER25-100	42	57.15	BT50 × ER50-120	78	69.85

Získajte ponuku teraz

Výrobný proces pre držiteľa nástrojov ER:

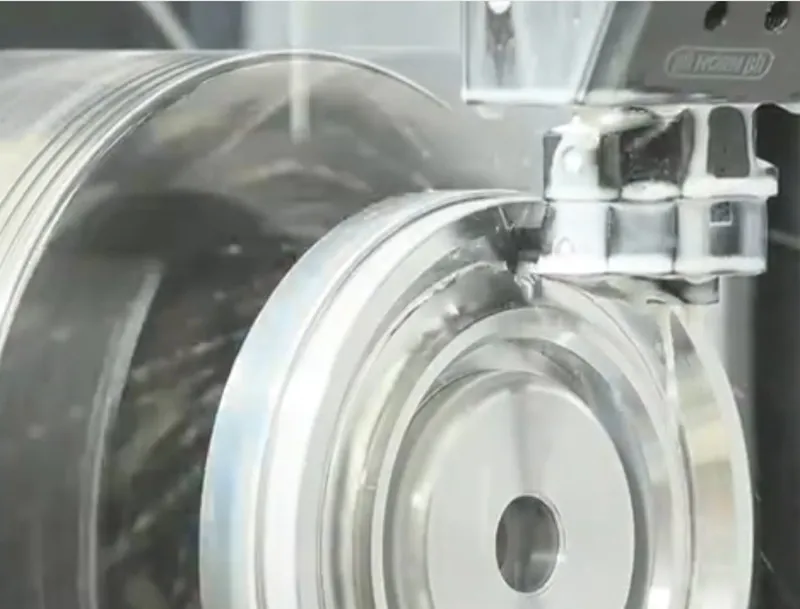

Opravovanie obrábania a tepla: Teleso držiaka nástroja prechádza procesmi obrábania, vrátane otáčania, vŕtania a nudy, aby sa vytvorili požadované vnútorné diery a vonkajšie rozmery. Po obrábaní je telo držiaka nástroja vystavené tepelnému spracovaniu, ako je napríklad kalenie povrchu, aby sa zvýšila povrchová tvrdosť a odolnosť proti opotrebeniu.
